Il y a eu plusieurs circuits utilisés sur le Tele depuis son lancement en 1952. C'est le circuit utilisé par Fender sur la Telecaster depuis 1967 que nous allons retenir car il permet aux deux micros d'être utilisé ensemble et il est le plus versatile (polyvalent).

Vous aurez remarqué qu'à certaines périodes et juque 1983 Fender a utilisé des potentiomètre d'un valeur de 1 MégOhms au lieu des usuels 250 kOms.

Pour savoir comment cabler une guitare utilisant 2 humbucker plus un micro single coil inséré en position centrale, inspirons-nous de ce schéma Ibanez.
Les Ibanez JEM et les guitares de Série J sont un classique de conception et étaient les premières guitares pour à populariser la combinaison HSH.

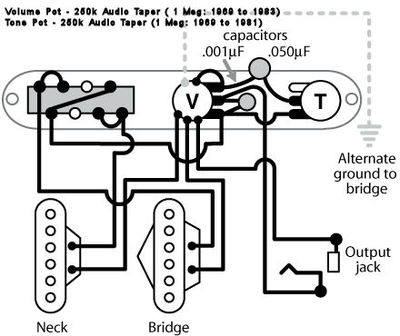

on voit clairement sur le schéma les 2 potentiomètres, le sélecteur 5 position en bas et au centre du schéma, le chassis du jack à droite.
Il vous est necessaire de repérer les fils des micros avant toute chose, lisez les autres articles à votre disposition pour ce faire.
Le petit composant qui relie le capot du connecteur central au niveau du potentiomètre du bas est un condensateur de 0,20 à 0,50 micro-farads. A noter que la valeur de cette capaccité aura un effet sur le son.
Certains musiciens installent 2 condensateurs de valeurs différentes et switchent l'un ou l'autre afin de changer la tonalité du son de leur guitare.

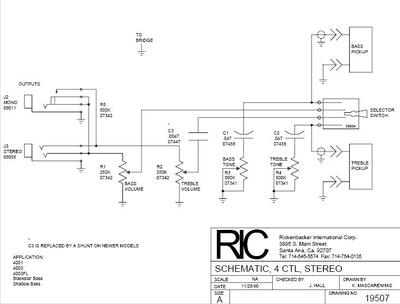

La Rickenbacker 4001 est une basse "classic", voici le schéma de branchement de son electronique.
L'image est cliquable pour être agrandie.

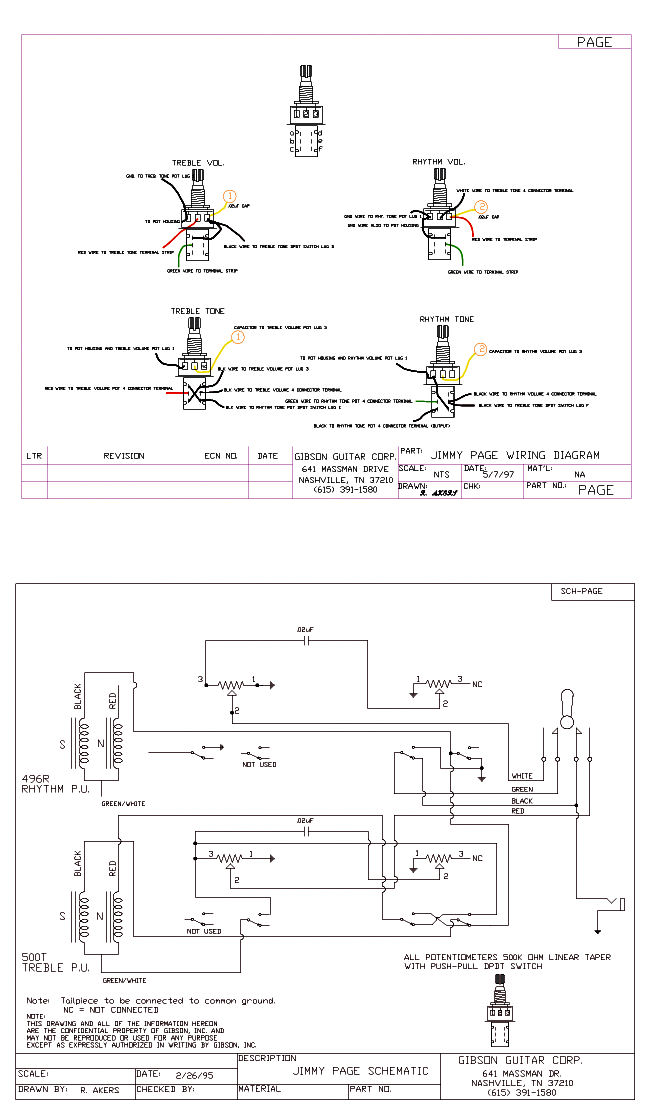

Voici le schéma du circuit de la Les Paul de Jimmy Page.

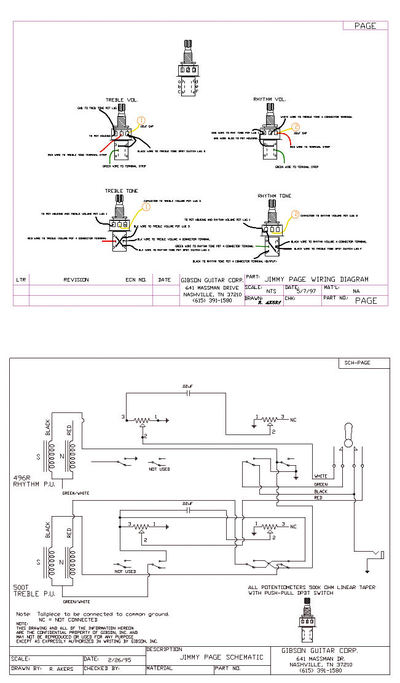

Il est en taille réduite, cliquez pour avoir la version agrandie.

L'original commutant le circuit pour Les Paul Jimmy Page a été conçu par Steve Hoyland, l'ingénieur de Frisottis Konk des Studios dans la Colline Muswell à Londres. Le circuit original utilisait des commutateurs push/pull sur le pickguard de la guitare.

DATER UNE FENDER AVEC SON N° DE SERIE
Les usines Fender, depuis le début de la production, on identifié l'année de fabrication de chaque modèle au moyen d'un code; chiffres jusque 1976, puis combinaison lettre + chiffres ensuite; nous allons ensemble détailler pour chaque modèle comment dater votre guitare.

Les guitares Fender produites avant 1977 ont un numéro de série sur le bridge ou sur la plaque de manche.
Les numéros de série sont essentiellement chronologiques, mais il y a un certain chevauchement pour quelques années.
L'attribution du numéro de série était finalement assez peu précis.
Le seul la façon de dater fiablement une Fender de la période pré-CBS (1965 achat de la marque Fender par le géant de l'audiovisuel CBS) est de regarder toutes les dates sur l'instrument: date inscrite sur le manche, sur le corps, sur les composants électroniques.
Le numéro de série peut a seulement donner une indication de l'âge de l'instrument à quelques années près.

Numéros de série années de fabrication de à 6,000 1950 à 1954
de à 10,000 1954 à 1956
10,000s 1955 à 1956
10,000s à 20,000s 1957
20,000s à 30,000s 1958
30,000s à 40,000s 1959
40,000s à 50,000s 1960
50,000s à 70,000s 1961
60,000s à 90,000s 1962
80,000s à 90,000s 1963
90,000s juqu'à à L10,000s 1963


Pour les Esquires, Broadcasters, Telecasters de 1950 à 1954:
le numéro est sur le chevalet.
Ce système de numéros de série est unique à ces trois modèles du premier en 1954 jusque le moment où Fender est passé à la numérotation identique pour tous les modèles, sur la plaque de manche:

Telecaster, numéros sur la plaque de manche
0001 à 0999 = 1950 à 1952
1000 à 5300 = 1952 à 1954

Precision Bass de 1951 à 1955 (numéro sur le chevalet).
Notez qu'il y a un certain chevauchement.
Ce système de numéros de série est unique à ce modèle jusqu'à environ 1955
Bien que se soit dirigé vers un système de numéro de série universel sur tous les instruments en 1954 et sur la plaque de manche, quelques vieilles Precision Bass de ont eu un numéro de série "chronologique" jusqu'à 1955.
Precision bass, numéros sur la plaque de manche
100 à 400 = 1951 1952
0001 à 0999 = 1952 à 1954
1000 à 2000 = 1953 à 1955

Datation de tous les modèles de gutaires et de basses Fender de mi-1954 à mi-1976
Numéro de série sur la plaque de manche.
En 1957/1958 quelques numéros de série commencèrent par un signe moins ("-"), ou avaient un préfixe "0" avant le numéro.
En 1959/1960 quelques numéros de série étaient en bout de manche au lieu du sommet habituel.
Certaines plaques ont aussi été estampillées de deux numéro de série un sur le devant de la plaque de manche, l'autre sur le derrière de la plaque de manche (recto-verso quoi !) à la fin de 1957 au début de 1959.

Et il y eut un certain chevauchement dans des numéros de série entre ces années.

Les numéros de série à 4 et 6 chiffres:
0001 à 6000 = 1954
6000 à 9000 = 1955
9000 à 16000 = 1956
16000 à 25000 = 1957 (avec quelquefois un prefixe en "0" ou en "-")
25000 à 30000 = 1958 (avec quelquefois un prefixe en "0" ou en "-")
30000 à 40000 = 1959
40000 à 58000 = 1960
55000 à 72000 = 1961
72000 à 93000 = 1962
93000 à 99999 = 1963

L-Series (de 1963 à fin 1965)
Les numéros de séries précédé du "L" sont considérés comme des numéros pré-CBS (rappelons que CBS à racheté Fender en janvier 1965).
A part quelques modèles rares de fin 1962 qui ont ce système, la datation se fait ainsi:
L00001 à L20000 = 1963
L20000 à L55000 = 1964
L55000 à L99999 = 1965

F-Series (fin 1965 à mi-1976)
Grande inscription "F" sur la plaque de manche au-dessous de numéro de série. Connu comme l'ère CBS.
100000 à 110000 = late 1965
110000 à 200000 = 1966
180000 à 210000 = 1967
210000 à 250000 = 1968
250000 à 280000 = 1969
280000 à 300000 = 1970
300000 à 330000 = 1971
330000 à 370000 = 1972
370000 à 520000 = 1973
500000 à 580000 = 1974
580000 à 690000 = 1975
690000 à 750000 = 1976

Guitares Fender à partir de 1976 ayant le numéro de série sur un décalcomanie sur la tête
A partir de mi-1976, les Fender fabriquées aux Etats-Unis ont le N° de série sur un décalcomanie de tête de manche.
"S" représente les années 70' Seventies
"E" représente les années 80' Eighties
"N" représente les années 90' Ninties
Notez que les préfixes "E" et "N" apparaîssent également sur quelques modèles fabriqués au Japon.

7600000 ("76" en gras) = 1976-1977
800000s = 1979-1981
1000000 à 8000000 = 1976-1981 (7 digits)

S1 to S5 + 5 chiffres = 1979-1982
S6 + 5 chiffres = 1976
S7 + 5 chiffres = 1977-1978
S8 + 5 chiffres = 1977-1978
S9 + 5 chiffres = 1978-1981
E0 + 5 chiffres = 1979-1981
E1 + 5 chiffres = 1980-1981
E1 + 5 chiffres = 1982
E2 + 5 chiffres = 1982-1983
E3 + 5 chiffres = 1982-1984
E4 + 5 chiffres = 1984-1985, 1987-1988
E8 + 5 chiffres = 1988-1989
E9 + 5 chiffres = 1988-1990

Les strats des années 2000:
Z0xxxxx à Z9xxxxx = 2000-2009 (le modèle 2009 est très recherché à ce jour ;-)

Les autres systèmes d'identifications par numéros de série des guitares Fender

Depuis une vingtaine d'année, Fender utilise de nombreux système d'identification (origine, date) de ses guitares, selon le pays où l'instrument à été fabriqué.
Cela concerne les USA, le Japon, le Mexique essentiellement, mais aussi la Corée et éventuellement d'autres pays.
En voici quelques exemple non exhaustifs:
V + 4 à 6 chiffres (U.S. Vintage Series) = 1982-1988 (date exacte sur le manche)
V + 5 à 6 chiffres (U.S. Vintage Series) = 1989 à aujourd'hui (model dependant)
AMXN + 6 chiffres = California Series electric guitars et basses, '97 et '98
DN + 6 chiffres = American Deluxe series instruments, '98 et '99
NC(XXXXXX) = Squier Strat Bullets (date pas claire)
FN(XXXXXX) = guitares et basses faites aux USA et destinées à l'exportation.
I(XXXXXXX) = séries limitées '89/'90. faites aux USA, destinées au marché de l'exportation et identification sur le talon du manche (visible au démontage).
LE(XXXXXX) = Blonde Jazzmasters et Jaguars avec accastillage doré faites en 1994. Vendues en set 3 pièces avec un ampli Blonde Deluxe Reverb
CN(XXXXXX) = Fender/Squier guitares faites en Corée (date peu claire)
VN(XXXXXX) = Fender/Squier guitares faites en Corée (date peu claire)
CA(XXXXX) = Gold Strat 1981, 82 de 83
CB(XXXXX) = Precision Bass Special de 1981
CB(XXXXX) = Gold Jazz Bass de 1982
CC(XXXXX) = Strat en noyer 1981-82-83
CE(XXXXX) = Precision Bass Special de 1981, Black and Gold Tele de 1981-82
CD(XXXXX) = Precision Bass Special (noyer) de 1982
CO(XXXXX) = Precision Bass Special (noyer) de 1982
GO(XXXXX) = Precision Bass Special (noyer) de 1982, Gold Strat 1982-83
D(XXXXXX) = Jazz Bass de 1982
SE8(XXXXX) = Signature Edition Strats (date peu claire, vérifier la date sur le manche)
SE9(XXXXX) = Signature Edition Strats (date peu claire, vérifier la date sur le manche)
SN0(XXXXX) = Signature Edition Strats 1990
SN1(XXXXX) = Signature Edition Strats 1990
SN2(XXXXX) = Signature Edition Strats 1992
SN3(XXXXX) = Signature Edition Strats 1993
3 chiffres de 500 = 35th Anniversary Strat de 1989-1990
G(XXXXXX) = "STRAT" from about 1980, (accastillage doré, switch de tonalité rotatif à 2 positions)
4 chiffres estampillés sur la plaque de manche = 1952 reissue Telecaster 1982-1988 (date peu claire, vérifier la date sur le manche)
5 chiffres estampillés sur la plaque de manche = 1952 reissue Telecaster 1988 à aujourd'hui (date peu claire, vérifier la date sur le manche)

Un ami m'apporte cette précision:
Sur les légendaires "séries L", le logo Fender était du type "spaghetti" jusqu'à la fin 64, ensuite, à partir de fin 64 jusqu'à fin 65, c'était le logo dit "de transition" (plus stylisé et un peu plus épais) . Quant au justificatif de l'appelation "série L", il vient du fait que pour le numéro de série de l'instrument (placé sur la plaque arrière de fixation du manche), la série des Stratocasters abordait les 100 000 exemplaires et, il est présumé que, faute d'absence de chiffre sérigraphié la lettre "L" fut utilisé en lieu et place du "1"

Voici le schéma de cablage de la Les Paul Standart Custom à 3 micros:

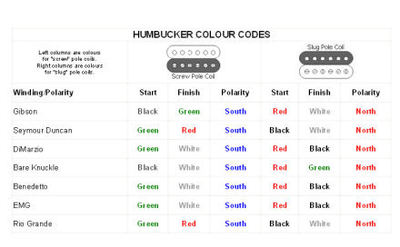

Le code des couleurs des fils des micros humbuckers, principales marques de guitares
Seymour Duncan, EMG, Benedetto, Gibson, DiMarzio ...

C'est pas hyper clair, je vais essayer de vous trouver autre chose.
Dans tous les cas, on se retrouve avec 2 fils à prendre: une masse et un point chaud.
Ce "couple de fils" est celui sur lequel vous pouvez mesurer la résistance du micro telle quelle est mesurée par le constructeur (par exemple 10 kOhms), le point chaud sera à souder au sélecteur, la masse sur le capot d'un sélecteur.
Vous vous retouvez en général avec 2 fils non utilisés qu'il faut relier l'un à l'autre et scotcher "en l'air" c.a.d. qu'il ne doivent rien toucher électriquement.
Si le couple des 2 fils "non utilisés"est relié à la masse, par exemple à l'aide d'un micro-switch (permet de changer rapidement de son en cours de jeu), le micro est splitté, c.a.d. qu'un de ses 2 bobinage est désactivé et qu'il se comporte comme un single coil.

Ce schéma de cabâge est applicable à toutes les guitares Gibson depuis les années 50' que se soit les LP, SG, Flying V, Explorer, mais aussi les thinline et les semi-acoustiques.
Savoir que tous les potentiomètres sont des 500k.
Attention, dans les années 80' certaines LesPaul sont sorties avec des potars de 300k, n'hésitez pas à les remplacer par des 500k.

traduction si besoin:
capacitor = condensateur (valeur exprimé en micro-farads)
output jack = chassis jack de votre corps de guitare
3 way switch = sélecteur à 3 voies
tous les potars sont conventionnels, marmites de 500 kilo-ohms
V = Volume, T = Tonalité, cela représente les 4 potars
Voici la photo de l'ensemble pour une Les Paul Standart 1959, un petit bijou, d'électronique propre et solide:

Il existe un montage avec inversion de phase par commutateur qui va apporter des sons supplémentaires à votre guitare Gibson (ou montage style Gibson à 2 humbuckers) que vous actionnez en tirant les potentiomètres qui sont munis de sélecteurs dits "push-pull".
Le montage est beaucoup plus complexe mais à l'avantage de pouvoir être activé en cours de jeu et sur l'une des 2 positions, votre guitare à le son d'origine.
En voici le plan:

chevalet Telecaster Custom pour micro Humbucker
Exemple de montage d'un micro Humbucker haut-gain sur le chevalet spécial Telecaster Custom:

pour restaurer les manches de guitare stratocaster 70's à tête large (grosse crosse) des années 1968 à 1971: un logo en décalcomanie

Décalque pour restauration de manche, qualité superieure, facile a poser, se vernis,
livré avec notice de pose
Le décalque est déjà laqué de plusieurs couches de laque transparentes.
Finition irréprochable.
Le modèle 70's CBS avec l'inscription "with Synchonized Tremolo" et les N° de licence
Le prix est de 21 euros livré à votre domicile

Ou payer par chèque via le formulaire de contact

Décalcomanie logo pour vos restauration Gibson et Fender
Une question ? n'hésitez pas à me demander via la messagerie du site :
page de contact


Ces logos fabriqués à l'encre métallique et imprimante laser sur micro-film de plastique, ils sont conforme en teinte et en dimensions à l'original.

choisissez une rubrique:
-> logos de stratocaster
-> decals telecaster
-> logos de basses Fender
-> decals logos Gibson
-> autres modèles de logos Fender
-> le mode d'emploi pour poser un décalcomanie Fender

Logo Gibson doré avec le diamant (décal, décalcomanie, autocollant)
pour restauration de tête de guitare Gibson Les Paul, les 2 éléments le logo Gibson + le diamant éclaté finition dorée:


Prix 23 euros port port compris

Ces logos fabriqués à l'encre métallique et imprimante laser sur micro-film de plastique, ils sont conforme en teinte et en dimensions à l'original.

choisissez une rubrique:
-> logos de stratocaster
-> decals telecaster
-> logos de basses Fender
-> decals logos Gibson
-> autres modèles de logos Fender
-> le mode d'emploi pour poser un décalcomanie Gibson

Caractéristiques:
les micros Fender Custom Shop 54 sont des Alnico 5 sur lesquels le micro chevalet est légèrement surbobiné pour avoir un niveau de sortie supérieur.
Ces micros globalement favorisent la bande des mediums.
L'écartement entre les plots est un peu plus grands que celui des 2 autres normalement car il est monté en oblique (strat oblige) sa couleur de pastille est le rouge, Les micros du set Custom 54 des micros Fender pour Stratocaster présentent des pastilles de couleur pour leur repérage.

Celle du micro chevalet est le rouge (cliquez sur la photo des custom shop 54 pour l'agrandir):

méthode de pose des autocollants sur la tête des guitares Gibson:

Attention, cette notice ne s'applique pas aux décalcomanie à l'eau appelés aussi "waterslide. Actuellement, 90 % des logos que propose i-boutik sont des waterslide, dont la notice est ici: pose logo Fender ou Gibson "waterslide"
la pose s'effectue de la façon suivante:

1 - nettoyez correctement le tête du manche de la guitare
2 - séparez l'autocollant de son support cartonné
3 - appliquez l'autocollant à la bonne position sur la tête (position définitive)
4 - bien chasser toutes les bulles d'air en le massant
5 - enlever délicatement le film transaparent
6 - vernissage incolore et léger possible (attention à ne pas trop charger: risque de détérioration de l'autocollant)

liens similaires:
autocollants et décalcomanies au logo Gibson pour restauration de tête de guitare
autocollants et décalcomanies au logo Fender pour restauration de tête de guitare
decals stratocaster 70'
decals strat avec N° de série et fond doré
decals telecaster
stickers fender
Autre façon d'expliquer a pose d'un tatoo logo Gibson pour restauration de votre tête de guitare:

C'est la même explication, mais formulée autrement, afin de vous aider à réussir à 100% et obtenir un résultat impeccable ( bien sûr que c'est possible !)
- C'est un logo autocollant, vous enlevez le carton de protection côté partie adhésive, vous le placer DIRECTEMENT au bon endroit (pas de ajustement possible ensuite)
- Vous chassez éventuellement les bulles d'air, souvent il y en a pas.
- Vous je faites bien adhérer en le pressant/massant au niveau des caractères avec quelque chose de rond et plastifié, moi j'utilise la partie arrondie en plastique souple du faut d'un stylo BIC (pas la pointe , mais ce qui rebouche le tube de l'autre côté!)

Ensuite, il suffit d'enlever la feuille de protection transparente avec douceur
Vernis possible, un voile léger de vernis nitocellulosique en spray ou ou pinceau à défaut. Cela aura pour effet de le stabiliser et de le rendre permanent et surtout de le protéger. ! attention, ne chargez pas le logo en vernis !

Décalcomanie logo pour vos restauration Gibson et Fender
Une question ? n'hésitez pas à me demander via la messagerie du site :
page de contact


Ces logos fabriqués à l'encre métallique et imprimante laser sur micro-film de plastique, ils sont conforme en teinte et en dimensions à l'original.

choisissez une rubrique:
-> logos de stratocaster
-> decals telecaster
-> logos de basses Fender
-> decals logos Gibson
-> autres modèles de logos Fender
-> le mode d'emploi pour poser un décalcomanie Fender
->Téléchargez le catalogue complet des logos Fender
->avec toutes les années toutes les éditions
->Jetez un oeil ici pour observer le rendu
-> une question: la page de contact

mots-clefs = stickers fender, stickers strat, stickers stratocaster, logos Stratocaster fender, logos telecaster fender, décalcomanies, autocollants, gibson.
